Корпуса (узлы) + подшипники

Обозначение комплектных подшипниковых узлов определяется  по корпусному подшипнику, типу корпуса узла и по диаметру вала.

В соответствии с этими обозначениями, корпусной подшипник обозначается префиксом (например модель “UC”):

 UCP205

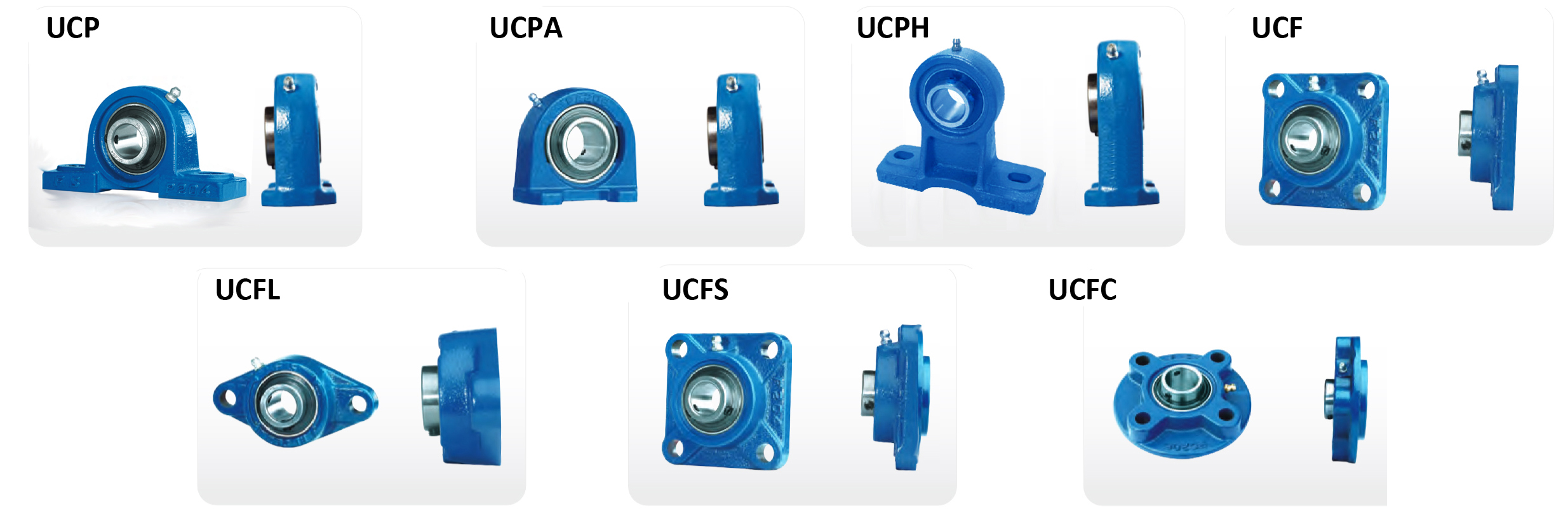

далее уточняется корпус подшипникового узла (например “P”):

UCP205

первая цифра определяет серию диаметров (200 или 300):

UCP205

Последние две цифры дают информацию относительно отверстия подшипника и диаметра вала:

UCP205

Примечание:как видно из представленной таблицы для всех идентификаторов кроме размеров 01, 02 и 03 диаметр вала равен идентификатору отверстия умноженного на 5.

Серии в дюймах диаметра отверстия определяются двумя последними цифрами разделёнными чёрточкой

UCP205-16

Информацию по суффиксам и префиксам мы найдём далее.

Пример обозначения подшипникового узла:
